皮托靜壓壓力標準活塞式壓力計
可選壓力范圍：3.4 ~400 inHg
準確度：高度 ± 0.5 英尺，空速±0.003 節

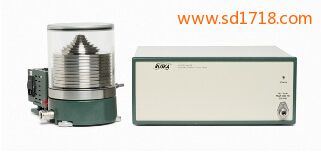

2468是專門為校準大氣數據測試系統而開發的產品。自動懸浮系統使操作人員只需按照Winprompt軟件加載砝碼即可。2468是基于廣泛使用的2465氣體活塞式壓力計開發的。
盡管一系列的靜壓測試設備通常以英尺顯示高度，差壓變送器國儀生產，節顯示空速，但校準時通常以inHg或mbar來校準。Winprompt程序允許以英尺、米、節或其他的壓力單位。
· 壓力范圍：0.4 ~ 103 inHg
· 可選壓力范圍：3.4 ~400 inHg
· 準確度：高度 ± 0.5 英尺，空速±0.003 節
· 校準大氣數據測試儀的理想之選
· 支持Ps、Pt和 Qc的絕壓、表壓校準
· 多個校準單位可選
|
壓力范圍 |
|
|
自動懸浮模式 |
高度：- 2000~ 65,000英尺 |
|
自動懸浮模式 |
壓力：7.5 ~ 400 inHg（255 mbar ~ 13.5 bar），壓差法氣體滲透儀，表壓或絕壓 |
|
手動模式 |
標準活塞模塊 |
|
活塞模塊 |
壓力：3.4 ~ 400 inHg（115 mbar ~ 13.5 bar），表壓或絕壓 |
·
|
精度 |
|||
|
高度 |
精度 |
空速 |
精度 |
|
0英尺 |
0.5英尺 |
100節 |
0.003節 |
|
30,000英尺 |
1英尺 |
500節 |
0.003節 |
|
60,000英尺 |
3.8英尺 |
1000節 |
0.006節 |
·
|
活塞模塊（標準） |
|
|
有效面積 |
0.52 in2 (3.4 cm2) |
|
壓力范圍 |
0.4~103 inHg（13.5 ~3500 mbar），風速壓差儀，表壓或絕壓 |
|
準確度 |
0.0010%讀數或0.00003 inHg (0.001 mbar)（取較大者） |
|
穩定性 |
3 ppm/年 |
|
材料 |
活塞為440C不銹鋼，套筒為碳化鎢 |
|
熱膨脹系數 |
1.5E-05/°C |
·
|
活塞模塊（可選） |
|
|
有效面積 |
0.13 in2 (0.84 cm2) |
|
壓力范圍 |
3.4~ 400 inHg（115 mbar ~ 13.5 bar），表壓或絕壓 |
|
準確度 |
0.0026%讀數或0.0008 inHg(0.028 mbar)（取較大者） |
|
穩定性 |
3 ppm/年 |
|
材料 |
活塞和套筒均為碳化鎢 |
|
熱膨脹系數 |
9.1E-06/°C |
·
|
砝碼 |
|
|
總質量 |
12kg |
|
托盤質量 |
1 kg |
|
常規指標 |
|
|
電源 |
115/230 V交流，郎肯土壓力計算公式ka，50/60 Hz，揚壓力計算公式，15 W |
|
溫度 |
工作溫度為15 °C~ 28 °C |
|
濕度 |
工作濕度為20% ~ 75%相對濕度，壓差法透氣儀，非凝結 |
|
壓力介質 |
高純度氮?dú)饣驖崈舾稍锏目諝? |
·
|
自動懸浮控制器 |
|
|
活塞位置 |
傳感器類型：感應式 |
|
活塞溫度 |
傳感器類型：四線PRT |
|
空氣密度 |
傳感器類型 |
|
真空參考 |
傳感器類型：熱電堆式 |
|
內置大氣壓計 |
準確度：優于± 0.0008 inHg |
|
型號 |
描述 |
|
2465A-754 |
氣體活塞式壓力計基座 |
|
2468A-799 |
砝碼組 |
|
2468-758 |
標準活塞：0.4 - 103 in.Hg |
|
2468-707 |
低量程活塞：3.4 - 400 in.Hg |
|
2468-730 |
中高量程活塞：4 - 2000 in.Hg |
通用配件:
|
配件 |
描述 |
|
2456-LEM |
實驗室環境監測器(LEM) |
|
2456-VAC |
真空傳感器模塊 |
|
3990-801 |
手動氣壓控制器，dwyer壓力計，壓力最高至7 MPa (1,000 psi) |
|
2465A-23 |
壓力連接管和接頭 |
|
99878-800 |
自動排氣真空泵，85升/分鐘，差壓變送器國儀流量，50/60 Hz |
|
2456-800 |
活塞式壓力計監測器（單通道） |
|
2456-801 |
活塞式壓力計監測器（雙通道） |
