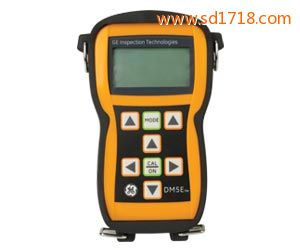

壁厚測量?jī)x
【型 號】DM5E系列
【品 牌】美國GE
【價 格】洽詢
【主要技術指標】材料聲速范圍：0.508到18.699毫米/毫秒（0.0200到0.7362英寸/毫秒）
【詳細技術指標】
使用DM5E系列壁厚測量?jī)x，您可以完成大量的艱巨任務，合肥超聲波測厚儀，尤其是測量受到腐蝕和侵蝕部件的剩余壁厚。
它是智能化設計的，使用方便的超聲波測厚儀，小巧輕質，但功能強大，英國超聲波測厚儀，結構袖珍，外形符合人體符合人體工程學，為單手操作，操作時十分舒適。
規格：
儀器
|
工作原理
|
超聲波脈沖回波法
|
|
測量模式
|
取決于探頭和材料，在始脈沖和一次底波的測量模式下，0.60毫米到508毫米（0.025英寸到20.00英寸）；在雙層測量模式下，2.00毫米到127.0毫米
|
|
測量分辨率
|
0.01毫米默認 - 可選0.01，0.1毫米（0.001英寸默認 - 可選擇0.001，0.01英寸）
|
|
材料聲速范圍
|
0.508到18.699毫米/毫秒（0.0200到0.7362英寸/毫秒）
|
|
材料速度分辨率
|
1米/秒（0.0001英寸/毫秒）
|
|
單位
|
英寸或毫米
|
|
校準
|
單點校準、用試塊校準和不用試塊校準、兩點校準
|
|
脈沖發生器
|
激勵脈沖： 尖脈沖發生器
電壓：120伏加載到50歐姆負載，使用20兆赫示波器
|
|
接收器
|
帶寬500千赫到12兆赫@ -3dB
增益自動增益控制
|
|
顯示屏類型
|
高分辨率圖形液晶顯示屏，64×128像素，53.0毫米×27.0毫米，背光和對比度可調
|
|
更新速率
|
4赫茲或8赫茲，用戶可選擇，24赫茲掃描模式捕捉率
|
|
厚度值顯示
|
標準查看模式為5位數字，高10.6毫米（0.4英寸）
B-掃描查看模式為5位數字，涂層測厚儀，高2.55毫米（0.1英寸）
|
|
末位讀數顯示
|
實心和空心讀數指示耦合或非耦合狀態
|
|
設置
|
探頭的9個標準設置
|
|
報警設置
|
最小和最大的報警范圍為0.25毫米到508毫米（0.010英寸20.00英寸）
當報警器啟用和違規時，超聲波測厚儀使用說明書，實心和空心讀數交替
|
|
電源要求
|
2 節“AA”電池
|
電池壽命/工作
時間
|
約60小時。
|
|
儀器關閉
|
可選擇“ALWAYS ON”（始終開啟）或在 5、10、15、30 分鐘無操作后“AUTO OFF”（自動關閉）
|
|
語言
|
可選擇英語、德語、法語、西班牙語、意大利語、俄語、日語和中文
|
|
I/O連接器
|
傳感器雙Lemo 00(同軸)
連接迷你USB和個人電腦
|
|
溫度
|
工作溫度 -10°C 到 +50°C (+10°F 到 +120°F)
存儲溫度 -20°C 到 +60°C (-10°F 到 +140°F)
|
|
重量
|
223克（0.597磅）含電池
|
|
大小
|
138毫米×32毫米×75毫米
|
|
沖擊
|
IEC 68-2-27 Ea，根據Mil Std 810C 方法 516.2 程序I，超聲波測厚儀標準，每軸6次15克11毫秒脈沖半正弦波
|
|
密封
|
IEC529/IP54,防塵/防滴水，美國 超聲波測厚儀，依據IEC 529對IP54分類的規定
|
數據記錄器選項功能
|
容量：
|
50,000個讀數
|
|
文件結構
|
網格文件
|
|
行數
|
1到50,000
|
|
列數
|
1到223
|
|
文件命名
|
多達24個字符的字母數字名稱
|
|
可選軟件
|
標準版UltraMATE和簡化版UltraMATE
|
探頭/傳感器
|
特色：
3種功能水平
DM5E系列提供三種功能水平的版本：
基礎型DM5E
DM5E系列配有堅固的外殼，并符合人體工程學設計，含AA電池重量?jī)H為223克。該電
池可以工作多達60小時。基本型DM5E專門用于EN15317，天津超聲波測厚儀，具有液晶顯示器，在所有照明條件下有可見背光。通過用戶友好型界面，可單手操作儀器。該
界面是一個密封的，超聲波測厚儀品牌，帶防水性和防塵膜的鍵盤，其特點是功能鍵和方向鍵最少。菜單導航直觀、簡單。基本型DM5E具備各種功能，如最小/最大捕捉、B掃描、
報警和差分厚度測量，并且可以即時比較測量厚度和標稱。
DM5E
采用雙層測量操作模式。該模式可以透過涂層測量金屬厚度。無需刮除測量點涂層，節省時間和成本。
DM5E DL
采用支持網格式數據文件格式的數據采集器，最多可容納50,000個讀數。可以通過迷你USB端口將文件傳輸?shù)絺�(gè)人電腦，或直接通過宏導入到Microsoft Excel。文件名的所有字母數字?jǐn)?shù)據都是通過鍵盤直接輸入的。
涂層下的厚度測量
DM5E和DM5E
DL均提供雙層測量。基本上所有需要厚度測量的部件和工件都帶有保護涂層。使用傳統測量方法測量下層金屬的厚度時，保護涂層（包括油漆）會導致重大誤差。
此外，除去涂層再重新涂刷，需要花費大量成本和時間。經過實地驗證的雙層測量功能無需除去任何保護涂層。它只需要選擇雙層模式，并放置好探頭，即可進行測
量。
用戶友好型操作界面
三種版本的DM5E都具有相同的用戶友好型操作鍵盤界面。該界面有1個中央模式鍵，1個校準/開/關鍵，用于激活和設置功能控制的2個功能方向鍵，超聲測厚儀器， 還有用于調整參數和通過直觀的單級菜單進行導航的4個方向鍵。通過鍵盤可以訪問所有儀器的校準、設置和測量顯示模式。DL版本的文件顯示模式允許用戶將厚 度讀數創建和存儲于文件中。所有校準均為菜單驅動，操作員的每一步均有指導。還設有一個內置的校準提醒器，可以設置為在指定的測量次數之后或給定的時間段 之后提醒用戶進行校準。
高性能探頭的新范圍
DM5E系列開發出一套新的超聲波探頭，即使在極高的溫度下，也表現出最佳的性能。DA5xx系列產品包括常用的5兆赫的標準探頭，高穿透力的2兆 赫探頭，以及7.5兆赫的指尖探頭，均符合EN 15317要求。新開發的5兆赫高溫探頭的工作范圍從-10°C到+204°C。（標準探頭的工作范圍到70°C）
靈活的數據處理
DM5E DL配有內置數據記錄器，可以在網格線性文件中存儲多達5萬個讀數，因此可以對測量數據作進一步處理。使用我們的UltraMATE軟件，測量數據文件可 以從儀器傳輸并保存到個人電腦，超聲波測聲速，如有需要，還能夠以不同的固定格式將報告打印出來。通常，報告格式為彩色直方圖，測量值的范圍為彩色編碼，或用彩色標出超 過最小/最大限制的數值。也可以將數據粘貼到Windows剪貼板，然后再轉移到電子表格或文檔中進行處理。
測量顯示的范圍
三種版本的DM5E均提供各種測量顯示。
-
正常： 厚度值以大號數字顯示在顯示屏中央。
-
最小掃描： 最小厚度掃描允許用戶在壁面運行探頭。評估期結束后，將顯示所測量的最小材料厚度。
-
最大掃描： 除了所顯示的是測量的最大厚度之外，最大厚度掃描與最小厚度掃描是完全一樣的。
-
DIFF/RR%:使用用戶指定的標稱厚度來比較測量厚度。2個值之間的空間差別以差異百分比顯示。
-
B-掃描： 以圖示法顯示最小厚度值的B-掃描。該圖是根據每秒1點的測量和記錄繪制的。
