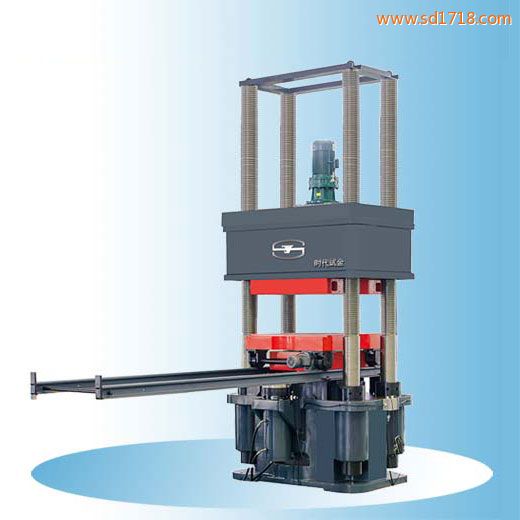

時代微機控制電液伺服壓力試驗機
YAW-5000F、YAW-10000F、YAW-15000F、YAW-20000F、YAW-30000F微機控制電液伺服壓力試驗機主要用于混凝土試件、混凝土結構件的抗壓強度試驗，也用于金屬材料及金屬結構件的抗壓強度試驗。本試驗機可根據試驗要求繪制時間-試驗力，時間-位移，電液伺服試驗機報價，位移-試驗力曲線并自動處理試驗數據，電液伺服萬能試驗機價格，是交通、建材、冶金、航空、航天、大專院校、科研單位等的理想試驗設備。
主機采用油缸下置式、四立柱框架式結構，電液伺服萬能材料試驗機，機架剛度強度高，電液伺服試驗機廠家，變形小，試驗空間無級可調，方便不同高度的試驗需求。橫梁通過安裝其上的螺母與四根絲杠相連，電液伺服試驗機使用方法， 四根絲杠下端安裝在底座上，waw系列微機控制電液伺服萬能材料試驗機，并用螺母緊固，從而構成了受力機構。通過安裝在橫梁上的電機正反轉帶動鏈輪旋轉，從而帶動螺母轉動，電液伺服試驗機說明書，實現了橫梁的上下移動，使 試驗空間可以方便地調整。上壓板固定在橫梁上。油缸及活塞固定在底座的中央，電液伺服試驗機價格，活塞上安裝有工作臺，下壓板通過車輪與導軌相連，微機控制電液伺服萬能材料試驗機，這樣可輕松實現大型試樣的放 置。油缸、活塞是主機的主要部分，它們的接觸面經過精密加工，使其保持一定的配合間隙和適當?shù)挠湍ぃ?span id="1p9j99d" class="sdwd">waw-100b微機電液伺服式萬能試驗機，活塞能夠自由移動，而將摩擦減到最低。
| 技術指標/試驗機型號 | YAW-5000F | YAW-10000F | YAW-15000F | YAW-2000F | YAW-30000F |
| 最大試驗力(kN) | 5000 | 10000 | 15000 | 20000 | 30000 |
| 試驗力示值相對誤差 | ≤示值的±1% | ||||
| 試驗力測量范圍 | 2%-100%Fn | ||||
| 壓縮空間 | 1500 | 1500 | 1500 | 1500 | 1500 |
| 活塞空載最大移動速度(mm/min) | 50 | 40 | 40 | 40 | 40 |
| 活塞行程 | 150 | 300 | 300 | 300 | 300 |
| 位移測量范圍 | 0-150 | 0-300 | 0-300 | 0-300 | 0-300 |
| 位移測量精度 | ±1% | ||||
| 上下壓板尺寸(長x寬)(mm) | 700*800 | 1050*1050 | 1200*1200 | 1350*1350 | 1500*1500 |
| 橫梁升降速度(mm/min) | 170 | 200 | 200 | 200 | 200 |
| 主機外形尺寸約(長*寬*高)mm | 1255*1145*3900 | 3700*1900*4900 | 5000*2340*5000 | 5000*2340*5150 | 5000*2500*5300 |
