時代微機控制電液伺服多功能結構試驗機
YAW-J10000J微機控制電液伺服多功能結構試驗機的 研制成功，電液伺服試驗機價格，完成了建筑結構試驗從試樣研究到結構研究的飛躍，電液伺服試驗機報價，成功的在世界上首先實現了“跟動加載”的試驗方式，同時實現了6個控制通道和15個測量通道的 數據采集與閉環控制，電液伺服試驗機產品說明書，整機重量、試驗空間、加載方式的多樣性。跟動控制的實現和微動檢測裝置的工程應用都為國內試驗機之最，電液伺服萬能試驗機，是建筑結構試驗的一個新的里程 碑。

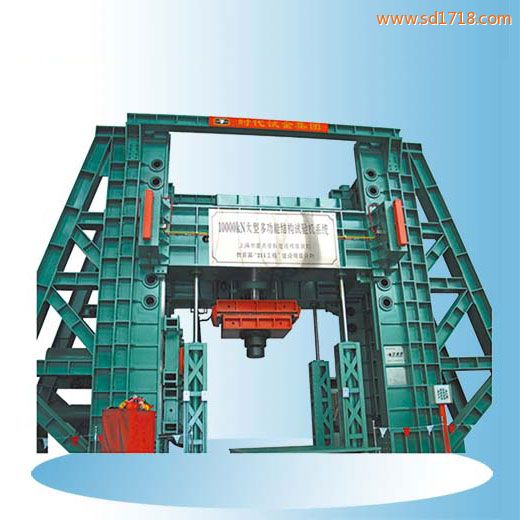

10000kN微機控制電液伺服壓力試驗機主機采用雙門式框架結構，電液伺服試驗機操作視頻，橫梁可沿立柱上下運動以調整試驗空間，空間調整好后，穿銷固定。10000kN垂向 主作動器通過一組直線導軌安裝于橫梁中間的承載板下方。當試樣受水平推力時，電液伺服試驗機廠家，主作動器可沿推力方向跟動，電液伺服動靜萬能試驗機，以保證垂向力始終垂直施加。
3000kN和1500kN水平加載裝置分別通過一組直線導軌與左立柱聯接，當試樣同時受垂向試驗力時，微機電液伺服萬能材料試驗機，3000kN個1500kN水平加載裝置可分別 沿立柱上下跟動，waw系列微機控制電液伺服萬能材料試驗機，以保證垂向力始終垂直施加。1500kN輔助垂向作動器安裝在右立柱的內測，加載位置可調整，主要進行梁、板等小噸位試驗。
電液伺服油源可為主機上的10000kN垂向主作動器、3000kN、1500kN水平作動器以及相關的跟動作器提供液壓動力，其關鍵零部件——電液伺服閥、低噪音高壓內嚙合齒輪泵均為原裝進口，保證了系統高品質的性能和耐久性。
自主研制的多通道PC機控制器，具有6個控制通道和15個采集通道，實現了試驗力、活塞位移、協調加載、主動跟動等的閉環控制；全中文控制軟件包采用了 計算機虛擬儀器技術，試驗力、試驗力峰值、活塞位移及試驗曲線可屏幕顯示；控制模式智能設置專家系統使用戶具有了自主設置控制模式的能力，微機控制電液伺服萬能材料試驗機，同時還可提供數 據處理和試驗報告打印。
該機主要用于建筑結構領域內柱、梁、板、墻、節點、框架等的機械性能試驗。廣泛應用與建筑結構設計、制造領域，是一種理想的生產、科研和教學試驗設備。
| 技術指標/試驗機部位 | 垂向加載部分 |
| 最大試驗力 | 10000kN |
| 試驗力測量范圍 | 1%-100%Fn(100-10000kN) |
| 試驗力測量精度 | ≤示值的±1% |
| 油缸空載最大速度 | 40mm/min |
| 油缸最大行程 | 300mm |
| 位移測量范圍 | 0-300mm |
| 位移測量精度 | ≤±1% |
| 變形測量分度值 | 0.001(垂直變形),0.001(徑向變形) |
| 變形測量 | 四只光柵式數字位移傳感器測量試樣垂直變形 |
| 四只光柵式數字位移傳感器測量試樣徑向變形 | |
| 變形測量范圍 | 0-50mm(垂直變形)、0-20mm(徑向變形) |
| 試驗調整空間 | 0-1500mm |
| 試驗最大空間 | 1500mm |
| 上壓板尺寸 | 1050mmx1050x160mm |
| 小車壓板尺寸 | 1050mmx1050x160mm |
| 等速試驗力控制范圍 | 0.5kN/s-25kN/s |
| 等速位移控制范圍 | 0.5mm/min-40mm/min |
| 技術指標/試驗機部位 | 橫向剪切部分 |
| 最大試驗力 | 2000kN |
| 試驗力測量范圍 | 2%-100%Fn(40kN-2000kN) |
| 試驗力準確度 | ≤示值得±1% |
| 油缸最大行程 | 20mm |
| 油缸空載最大速度 | 60mm/min |
| 位移測量范圍 | 0-200mm |
| 位移測量精度 | ≤±1% |
| 變形測量分度值 | 0.001 |
| 變形測量 | 兩只光柵式數字位移傳感器測量試樣橫向剪切變形 |
| 變形測量范圍 | 0-150mm |
| 變形測量精度 | ≤±1%F.S |
| 摩擦板尺寸 | 1050mm*1090mm*30mm |
| 剪切板尺寸 | 1050mm*1535mm*30mm |
| 技術指標/試驗機部位 | 轉角部分 |
| 最大轉角定出力 | 600kN |
| 試驗力測量范圍 | 4%-100%Fn(24kN-600kN) |
| 試驗力準確度 | ≤示值得±1% |
| 油缸最大行程 | 150mm |
| 油缸空載最大速度 | 0-60mm/min |
| 位移測量范圍 | 0-150mm |
| 位移測量精度 | ≤±1% |
| 變形測量范圍 | 0-150mm(用垂向的四只傳感器) |
| 變形測量分度值 | 變形測量分度值：0.001mm |
| 變形測量精度 | ≤±1% |
